本文作者李興源教授擔任四川大學電氣信息學院直流輸電科研課題組的技術總指導。直流輸電科研課題組擁有以李興源教授為首的高層次的中青年人才相結合的科研隊伍（包含教授3人，副教授2人，講師5人，專職博士后1人），長期從事電力系統安全穩定性分析與控制、高壓直流輸電及智能電網方面的研究。課題組擁有大量國際國內常用的電力系統分析軟件，包括ADPSS、PSASP、BPA、NETOMAC、EMTDC、MATLAB、電科院綜合穩定程序等，并針對國內外實際工程，結合相關軟件開發了發電機勵磁系統、PSS和HVDC、FACTS元件及其控制器的模型和許多自定義模塊，具有仿真復雜交直流混合運行電網計算的能力。本課題組在在高壓直流輸電技術領域開展了多年深入的研究工作，先后承擔和完成多項國家級項目，包含863、973及多個自然科學基金重點項目及面上項目，共計有關高壓直流輸電系統的30多個研究項目。
近年來，隨著風能、太陽能等可再生能源大規模的接入以及對電力系統穩定性要求的進一步提高，一方面需要大力開發利用可再生能源，通過轉變能源生產、配置和消費方式，優化能源結構，提高能源效率，實現清潔發展；另一方面，也需要在不降低電力系統運行可靠性的前提下，更加有效的利用輸電網絡，最大限度地提高線路的輸送能力?；陔娏﹄娮悠骷娜嵝暂旊姺绞?，極大地促進了線路輸送功率的提高以及可再生能源的接入。尤其是隨著電力電子器件的發展，基于絕緣柵雙極晶體管換流閥（IGBT）的柔性直流輸電（VSC-HVDC）技術，因?yàn)榫哂杏泄o(wú)功可實現快速解耦控制、不存在換相失敗、輸出電壓電流諧波含量低等優勢，在可再生能源并網、多端直流網絡構建、弱系統聯網等場合得到了廣泛的應用。柔性直流輸電作為新一代直流輸電技術，目前被認為是實現新能源并網和建立直流電網的極具潛力的輸電方式，也是構建未來智能化輸電網絡的關鍵技術，而柔性直流輸電系統的控制則是影響輸電系統運行性能的關鍵因素之一。論文針對柔性直流輸電系統控制進行研究，概述了兩端及多端柔性直流輸電系統的拓?fù)浣Y(jié)構及其優缺點，介紹了多端柔性直流系統協調控制的主要方法，討論了柔性直流輸電系統附加控制的多種方法，并分析了風電接入下柔性直流輸電系統的控制。
1.柔性直流輸電系統拓?fù)浼翱刂?/strong>
兩端VSC-HVDC系統拓?fù)浣Y(jié)構較為簡單，通過點對點的連接實現有功功率的傳輸。在兩端基礎上發展而來的多端柔性直流輸電系統（VSC-MTDC），能夠?qū)崿F(xiàn)多電源供電和多落點受電，可以采用不同的拓?fù)浣Y(jié)構形成直流網絡，極大地提高了直流輸電系統的操作靈活性和系統的可靠性。多端直流系統的拓?fù)淇梢苑譃榇?lián)型和并聯型，如下圖1-圖4所示，其中并聯型包括星形拓?fù)?、環形拓?fù)浜托切?中央環形拓?fù)涞取?/p>

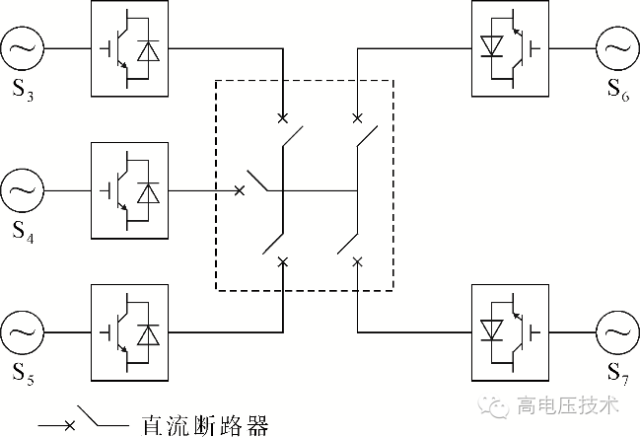

圖1串聯型拓?fù)浣Y(jié)構

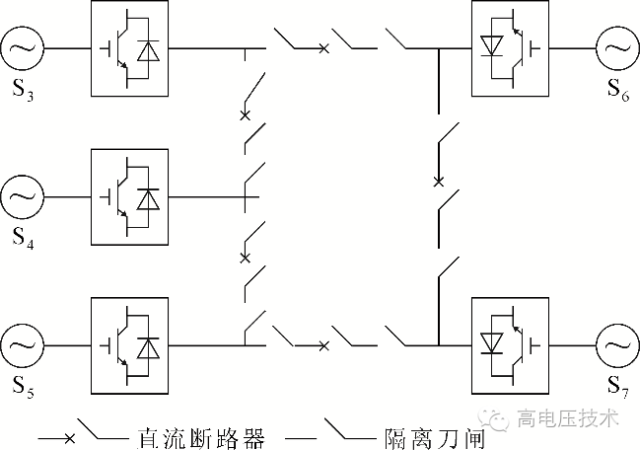

圖2星形拓?fù)浣Y(jié)構
圖3環形拓?fù)浣Y(jié)構
